图解负压气阀式自动放水器使用方法，有了负压气阀式自动放水器使用方法的图解，才能正确使的使用负压气阀式自动放水器。

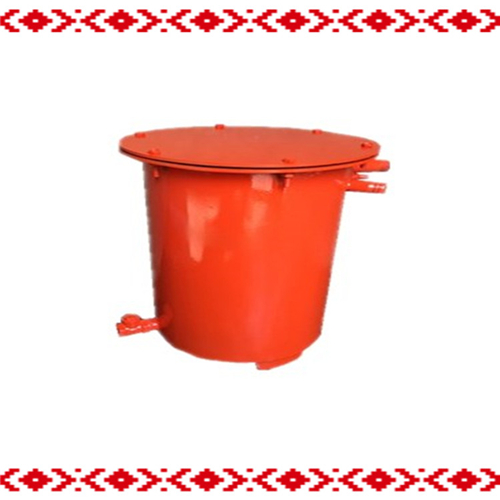

一、用途：CWG-FQ型负压气阀式自动放水器是煤矿瓦斯抽放系统的自动放水装置，负压气阀式自动放水器适用于瓦斯抽放和利用系统的主管、干管、支管的自动放水。是替代现有负压放水器的升级换代产品。
二、负压气阀式自动放水器使用方法：CWG-FQ型负压气阀式自动放水器包括积水桶、单向进水阀、单向放水阀，控制阀，其特征在于：在积水桶内的上部定位连接有一控制阀，控制阀的正压平衡口通过与积水桶外的大气相通；控制阀的负压平衡口直接与积水桶内的负气压连接，控制阀阀芯的下端吊挂有一浮子，通过水位的上升带动浮子连接控制阀完成集、放水工作。负压气阀式自动放水器具有以下优点；采用气阀式连接设计，安装，拆卸，维修简便；不容易受到意外情况的影响，使控制准确；负压气阀式自动放水器可以很方便地与煤矿抽采瓦斯管路或其它负压气体管路联通，使管路中的积水顺利排出。
