图解负压自动放水器使用方法，有了负压自动放水器使用方法的图解，才能正确使的使用负压自动放水器。

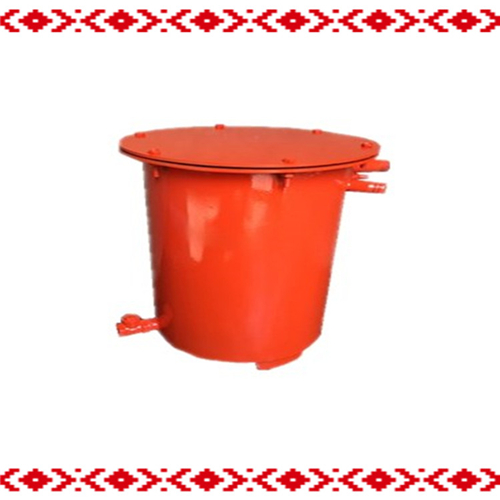

一、CWG-FY型负压自动放水器是煤矿瓦斯抽放系统的自动放水装置，适用于瓦斯抽放和利用系统的主管、干管、支管的自动放水。负压自动放水器主要由通大气阀、负压平衡管、托盘、侧导向杆、磁铁、中心导向杆、外筒、放水阀保护罩、放水阀、导向座、浮漂、进水阀等组成。
二、负压自动放水器使用方法：CWG-FY型负压自动放水器的进水管与负压平衡管同抽放管路连通后，浮漂与托盘在重力的作用下处于低位置，此时负压平衡阀开启。在抽放负压作用下，通大气阀和放水阀均处于关闭状态，负压自动放水器进水阀在进入水管的水柱压力作用下打开，管路中的积水通过进水阀进放放水器。随着积水的增多，水位不断上升，当水位上升到足以浮起浮漂的高度时，浮漂便随着水位的上升沿中心导向杆逐渐上升。当浮漂碰到托盘时，由于托盘和导向杆的重量，使浮漂暂时停止运动，积水继续增加，水位继续上升，浮漂的浮力也逐渐增大，当浮力大于浮漂、托盘与导向杆重量之和时，浮漂带着托盘又随着水位的增加而继续上升，浮漂上升到一定高度时，固定在托盘上的磁铁与固定在上盖下面的磁铁之间的距离达到规定值，在磁力的作用下，托盘上的磁铁带着托盘和导向杆突然被吸起，此时，托盘上的密封胶垫反负压平衡管堵互，侧导向杆把通大气阀打开，使放水器与大气相通，进水阀在两端压差的作用下自动关闭，使放水器与抽放管路完全隔绝，仅与大气相通。
